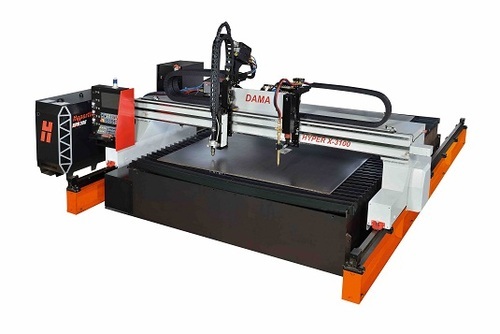

Hyper X 門型切割機


代碼 pro002

人氣 1310







產品特點
  1. 重負荷門型設計:確保精度及可靠性。
  2. 大型鞍座與縱向軌道結合, 確保精度與耐用性。
  3. 控制器與AC伺服驅動系統間之溝通是以高速數位EtherCAT維潔面達到最佳化設定,提高機台移動的可靠性,快速定位速度 18 M/min。
  4. 橫樑導軌採高精度線性滑軌。
  5. 300mm 寬幅橫向導軌,既使重型槍組也能保持穩固與精度。
  6. 橫向管線使用管線保護履帶提供管線運行順暢並保持整齊美觀。
  7. Hyper X 結合 Hypertherm高端CNC控制器EdgeConnect,、Sensor THC 電離子高度追蹤及XPR高精度自動調氣電離子主機,提供高效率切割,實現工件一致性的切割品質。
  8. Phoenix 系統軟體內建ProNest CNC可由已內建的68種圖形讀入圖檔或讀入外部dxf圖檔,可自動產生切割參數,可自動設定低碳鋼、不銹鋼和鋁的切割參數。
  9. ProNest CNC 內建切割精靈方便使用。
  10. 具19" 觸控螢幕, Windows 10 embeded 操作環境。
  11. True Hole 精細螺栓孔技術可切割孔徑為板厚的1-2倍(碳鋼板厚26mm以下)。
  12. 可透過Remote Help遠程説明、網路連接、自動氣體,安全地遠端連結CNC控制器查看和修改設置,能夠遠端執行XPR系列電離子系統診斷。
  13. 可選加XPR 的VWI 或 OptiMix氣體控制箱來實現不鏽鋼與鋁的高品質切割。
  14. XPR電離子切割狀態以及氣體壓力,可由控制器及時間看或由WiFi遠端監看。



產品規格

型號

Hyper X

2500

Hyper X

3100

Hyper X

4000

Hyper X

5000

Hyper X

6000

有效切割寬度 (A)

2500

mm

3100

mm

4000

mm

5000

mm

6000

mm

軌道跨距 (B)

3500

mm

4100

mm

5000

mm

6000

mm

7000

mm

有效切割長度

6500 mm +(X)

軌道長度

9000 mm +(X)

切割速度

1~6000 mm/min

快速移動

18000 mm/min

電源需求

3 phases, 220V, 50~60Hz, 5KVA or on request

CNC 控制器 : EdgeConnect

  • Phoenix 系統軟體內建切割表自動設定切割參數。
  • 內建切割精靈方便使用。
  • 19" 觸控螢幕, Windows 10 embeded 操作環境。
  • 記憶體≥4GB、120 GB SATA 硬碟、4 組 USB 埠、1 組LAN埠、1 組 EthernetCAT埠與 WiFi。
  • 軟體工具: Remote Help遠程説明,CutPro 切割精靈,ProNest CNC 控制器簡易形狀排版。

Plasma 高度控制: Hypertherm Sensor THC

Plasma 主機: Hypertherm XPR 300, Hypertherm XPR170



選項

選加

電離子開槽切割槍組:

  • 開槽切割機構
  • 最大開槽角度50度,可開上以及下剖口
  • ProNest2019 專業開槽模組

火焰切割套件:

  • 一組電動火焰切割槍含滑座與升降組.
  • 調壓閥,壓力錶,分歧座
  • 火焰切邏輯控制及操作開關面板

2.增加火焰切割槍組

3.火焰切割高度追蹤(電容式)

4.鋅粉劃線槍組

5.灑水裝置

6.自動點火

7.軌道延長: 每 3000mm/節 (X)

8.軟體.(ProNest 2019)
