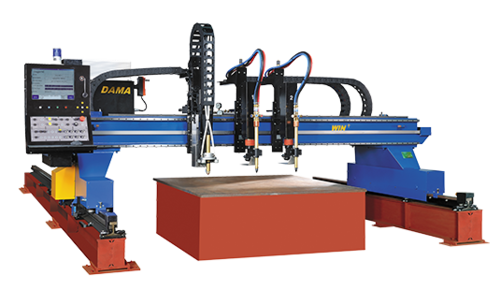

WIN+ 門型切割機 (Dagger)


代碼 pro004

人氣 1105







產品特點
  1. Win+系列機身設計結構結實簡潔,橫向上下滑軌寬幅250mm,適合中負荷切割使用.
  2. 橫樑導軌採高精度線性滑軌.
  3. 搭配高性能AC 伺服控制快動速度15 M/min.
  4. 橫向管線使用管線保護履帶提供管線運行順暢並保持整齊美觀.
  5. Dagger 控制器, 具Windows-XPe 操作環境易學易用
  6. Burny Smart THC電離子高度追蹤控制參數直接於控制器設定方便操作
  7. 電離子切割時具磁性防撞感測保護電離子切割槍並具有自動定心回復裝置
  8. 工業級15”LCD 觸控螢幕提供高解析彩色圖形顯示
  9. 50種標準圖形只要輸入尺寸就可產生程式直接切割
  10. 提供多種工件程式輸入裝置:USB埠RS-232C/RS422介面及網路連線
  11. 可直接讀取CAD的DXF or DWG 直接做切割
  12. 提供多種切割路徑倒退功能方便返回段火點



產品規格

型號

WIN+ 2000

WIN+ 2500

WIN+ 3100

WIN+ 3500

有效切割寬度(A)

2000 mm

2500 mm

3100 mm

3500 mm

軌道跨距(B)

2600 mm

3100 mm

3700 mm

4100 mm

有效切割長度

6500 mm + (X)

軌道長度

9000 mm + (X)

切割速度

1~6000 mm/min

快速移動

15000 mm/min

電源需求

3 phases, 220V, 50~60Hz, 3KVA or on request

CNC controller : Burny 10 Plus 或BURNY DAGGER 控制器

  • Windows XPe-操作環境配備工業級15” 觸控螢幕
  • 具程式啟動,程式停止,程式前進與後退功能等功能鍵.
  • 1G SRAM, 80GB SSD 硬碟, USB 埠,RS232/RS422與 網路連線.
  • 可接受程式格式為ESSI 或 EIA RS274-D (G, M code)
  • 50種標準圖形

Standard

1. 火焰切割套件

  • 一組電動火焰切割槍含滑座與升降組
  • 調壓閥,壓力錶,分歧
  • 火焰切邏輯控制及操作開關面板



選項

選配



1.增加火焰切割槍組

2.火焰切割高度追蹤(電容式)

3.鋅粉劃線槍組

4.灑水裝置

5.自動點火

6.軌道延長: 每 3000mm/節 (X)

7.Plasma

Hypertherm Hyspeed plasma XPR170, MAXPRO200(200A)

Powermax Series

HYPERTHERM High
performance plasma

XPR-300(300A)
XPR-170(170A)
MAXPRO200(200A)
HPR-400XD(400A)

其他品牌Plasma : Thermal Dynamic or OTC

8.Plasma 高度追蹤控制 SmartHC
