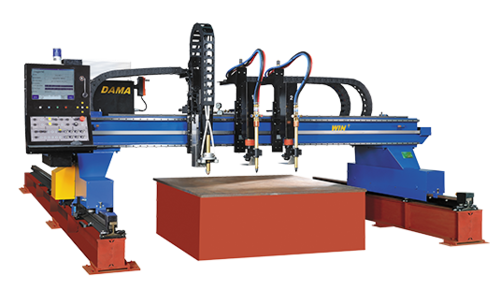

WIN+ 門型切割機(Edge Connect)


代碼 pro005

人氣 945







產品特點
  1. Win+系列機身設計結構結實簡潔,橫向上下滑軌寬幅250mm,適合中負荷切割使用.
  2. 橫樑導軌採高精度線性滑軌.
  3. 搭配高性能AC 伺服控制快動速度15 M/min.
  4. 橫向管線使用管線保護履帶提供管線運行順暢並保持整齊美觀.
  5. MicroEdgePro控制器,具15" 觸控螢幕與Windows-XPe 操作環境易學易用
  6. Phoenix 系統軟體內建切割表自動設定切割參數,可自動設定低碳鋼、不銹鋼和鋁材
  7. 內建切割精靈方便使用
  8. SensorTHC電離子高度追蹤控制參數直接於控制器設定方便操作
  9. 電離子切割時具磁性防撞感測保護電離子切割槍並具有自動定心回復裝置
  10. 62種標準圖形只要輸入尺寸就可產生程式直接切割
  11. 提供多種工件程式輸入裝置:USB埠RS-232C/RS422介面及網路連線
  12. 可直接讀取CAD的DXF與簡單排板直接做切割
  13. 提供多種切割路徑倒退功能方便返回段火點
  14. 可選加ProNest軟體執行電離子True Hole切割(直徑與厚度1: 1 圓孔直徑25mm以內)。



產品規格

型號

WIN+ 2000

WIN+ 2500

WIN+ 3100

WIN+ 3500

有效切割寬度(A)

2000 mm

2500 mm

3100 mm

3500 mm

軌道跨距(B)

2600 mm

3100 mm

3700 mm

4100 mm

有效切割長度

6500 mm + (X)

軌道長度

9000 mm + (X)

切割速度

1~6000 mm/min

快速移動

15000 mm/min

電源需求

3 phases, 220V, 50~60Hz, 3KVA or on request

CNC 控制器 : Edge Connect

  • Phoenix 系統軟體內建切割表自動設定切割參數。
  • 內建切割精靈方便使用。
  • 19" 觸控螢幕, Windows 10 embeded 操作環境。
  • 記憶體≥4GB、120 GB SATA 硬碟、4 組 USB 埠、1 組LAN埠、1 組 EthernetCAT埠與 WiFi。
  • 軟體工具: Remote Help遠程説明,CutPro 切割精靈,ProNest CNC 控制器簡易形狀排版。

Standard

1. 火焰切割

  • 一組電動火焰切割槍含滑座與升降組
  • 調壓閥,壓力錶,分歧
  • 火焰切邏輯控制及操作開關面板



選項

選配



1.增加火焰切割槍組

2.火焰切割高度追蹤(電容式)

3.鋅粉劃線槍組

4.灑水裝置

5.自動點火

6.軌道延長: 每 3000mm/節 (X)

7.Plasma

Hypertherm Hyspeed plasma HSD-130 (130A), MAXPRO200(200A)

Powermax 85 plasma(85A), Powermax 105 plasma (105A)

HYPERTHERM High
performance plasma

HPR-130XD(130A)
HPR-260XD(260A)
HPR-400XD(400A)



8. Plasma 高度控制追蹤: Sensor THC
