DMP 一體式切割機  |產品專區|CNC 電離子/火焰 切割機

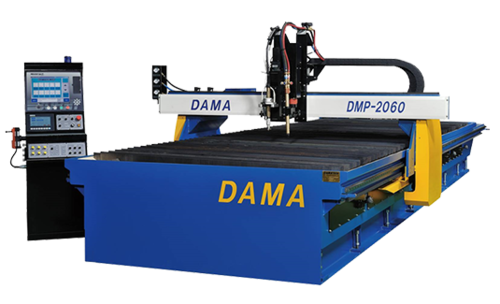

DMP 一體式切割機


代碼 pro006

人氣 948







產品特點
  1. DMP 床台一體式切割機,具高剛性機械結構設計搭配各種電離子主機可滿足薄板至中厚板電離子切割.
  2. 一體式設計整合切割水床與機台
  3. 可選擇集塵式切割床台採雙層設計, 上層為切割承架,下層為集塵風道,切割熔渣易清除,確保持最佳的集塵效率
  4. 機台縱向與橫向傳動採用精密線軌與齒輪,排齒傳動,尤其縱向為雙邊傳動確保機台在高速運轉之穩定性.
  5. 可選加火焰切割套件應用於較厚的碳鋼切割100mm 以下,以補足電離子切割厚板問題
  6. 可選加集塵機設備或由DAMA 提供規格,客戶自行當地購置.
  7. Dagger 控制器, 具Windows-XPe 操作環境易學易用
  8. 電離子高度追蹤:使用Burny Smart THC與切割槍具磁性防撞保護與自動定心裝置.
  9. 工業級15”LCD 觸控螢幕提供高解析彩色圖形顯示.
  10. 50 種標準圖形只要輸入尺寸就可產生程式直接切割
  11. 提供多種工件程式輸入裝置:USB埠RS-232C/RS422介面及網路連線.
  12. 可直接讀取CAD的DXF or DWG 直接做切割.



產品規格

型號

DMP-1530

DMP-1560

DMP-1830

DMP-1860

DMP-2030

DMP-2060

有效切割寬度

1524 mm

1524mm

1800 mm

1800 mm

2000 mm

2000 mm

有效切割長度

3100 mm

6100 mm

3100 mm

6100 mm

3100 mm

6100 mm

機台占地面積 (W x L) mm

3000 x 4500

3000 x 8000

3300 x 4500

3300 x 8000

3500 x 4500

3500 x 8000

縱向驅動方式(雙邊傳動)

雙AC 伺服馬達 / 排齒 / 線性滑軌

橫向驅動方式

AC 伺服馬達 / 排齒 / 線性滑軌

切割速度

100~6000 mm/min

快速移動

18000 mm/min

Plasma 切割槍高度控制

DAMA STHC 高度控制 或 Burny Smart THC

Plasma 切割能力

1~50mm, 依 Plasma 機型

Plasma 氣體

依 Plasma 機型

電源需求(CNC 使用)

3 相, 220V, 60Hz, 5KVA

電源需求(plasma 使用)

依 Plasma 機型

切割床台水床為標準配備

CNC controller : Burny 10 Plus 或BURNY DAGGER 控制器

  • Windows XPe-操作環境配備工業級15” 觸控螢幕
  • 具程式啟動,程式停止,程式前進與後退功能等功能鍵.
  • 1G SRAM, 80GB SSD 硬碟, USB 埠,RS232/RS422與 網路連線.
  • 可接受程式格式為ESSI 或 EIA RS274-D (G, M code)
  • 50種標準圖形



選項

選配



1. 火焰切割套件

  • 一組電動火焰切割槍含滑座與升降組
  • 調壓閥,壓力錶,分歧
  • 火焰切邏輯控制及操作開關面板

2.鋅粉劃線槍組

3.可選配氣曩式切割水床或 集塵式切割床台

Plasma

HYPERTHERM

HPR-130XD(130A)
HPR-260XD(260A )
HPR-400XD(400A)

High performance plasma

HSD-130 Hyspeed plasma (130A),MAXPro200 plasma(200A)

Powermax 105 plasma (105A)

DAIHEN

OTC D12000 Air plasma(120A)
