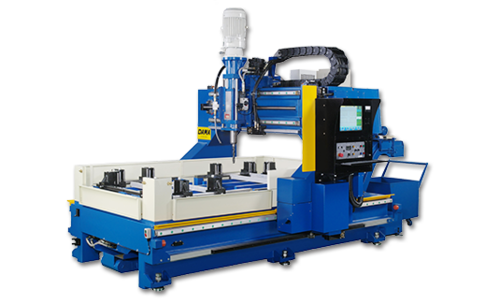

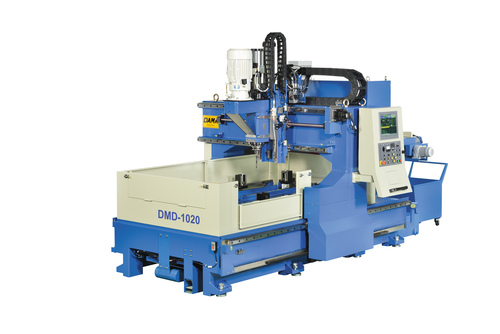

DMD-1020 (連接板)


代碼 pro011

人氣 1506







產品特點
  1. 彩色觸控螢幕對話方式易學易操作
  2. 不需書寫G、M碼CNC程式,採用多原點圖集問答輸入,程式製作簡便。
  3. 畫面可模擬操作,並可由程式行號直接指定孔位鉆孔。
  4. 可讀取CAD之DXF檔,且可將孔位及工件外形顯示於螢幕上。
  5. 機台採動柱式門型高剛性結構,可節省一倍佔地面積。
  6. 床台、控制箱、油壓箱一體式設計,安裝快速且節省空間。
  7. 鉆孔時具自動夾緊裝置避免振動。
  8. 工件原點定位與油壓夾具一體,工件上下料與夾緊方便迅速。
  9. 具四個工作區,當一端工作區執行鉆孔時,另一端工作區可供上、下料,機台稼動率高鑽孔數量倍增。
  10. 機台防濺設計,可節省切削液,並可保持工作環境四週乾淨。
  11. 提供刀具長度、鑽孔板材厚度、過孔距離距離與鑽頭快速下降至板面的安全距離等多種參數設定方便不同板厚、孔徑鑽孔支應用提升鑽孔效率。
  12. 鉆軸轉速採變頻式無段變速,搭配液晶數字顯示轉速,控制調整簡便。
  13. 刀具更換,程式可隨時暫停更換刀具,重新啟動很簡便。
  14. 具氣壓式主軸拉刀保持裝置,更換刀具時時,輕鬆按壓換刀鈕即可退刀。
  15. BT50 刀桿,符合國際標準,增加鑽孔穩定性。
  16. 具自動引孔(中心鉆)功能,方便操作者驗證孔距尺寸。
  17. 採自動集屑機,方便鐵屑清理。
  18. 鑽孔程式傳輸可用網路連線/USB 行動碟兩種模式。



產品規格

型號

DMD-1020





CNC 控制器

台灣新代 21MA series, HC 15E-S ,可讀取 DXF file 鑽孔






操作螢幕

15" 觸控螢幕



CNC & 伺服系統連結

Mechatrolink-III 通訊型網路連線反應迅速確實



主軸

主軸數

單主軸



主軸馬達與減速機

7.5 HP +減速機 +時規皮帶



主軸刀桿夾持

BT-50 氣壓式主軸拉刀保持裝置



主軸轉速

標準 160~330 rpm (可選 100~600rpm)



鑽頭長度

225 - 350mm



加工

孔徑

16 ~ 50 mm 直徑



工作區域 板材尺寸

L x W mm



整區

2000*1000 mm



兩區

950*1000 mm





四區

950*450 mm





加工刀具參數設定

板厚輸入 、鑽頭長度 、板面安全距離、通孔距離



鑽孔最大厚度

100mm



冷卻

沖水式強制冷卻



鐵屑收集

電動集屑機(含冷卻液回收與過濾)



定位

X

行程

2000mm



傳動方式

安川伺服馬達/ 精密排齒、齒輪/ 精密線性滑軌



定位速度

12000 mm/min



Y

行程

1000mm



傳動方式

安川伺服馬達/ 滾珠螺桿 / 精密線性滑軌



定位速度

12000 mm/min



主軸升降

行程

320mm



傳動方式

油壓缸/精密線性滑軌/ 編碼器高度控制



鑽孔油壓進給

精密油壓流量與壓力控制制

高速空移: 約 2850mm/min

鑽孔進給: 依鑽孔直徑調流量與壓力控制速度




油壓單元

油壓泵浦

2.2KW(3HP)/30L 含散熱



工件夾具

工件油壓夾具

8



手動夾具

4





非直角工件基準定位治具

2





電源需求

3ø,220V,10HP





空壓需求

4kg/cm2





機台總重

4.5T





機台佔地尺寸(L*W*H)

4761*2807*2442(mm)
