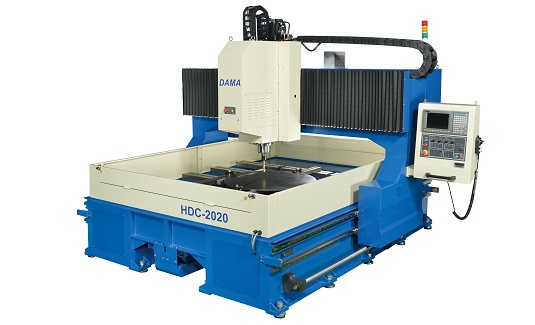

HDC 高速鑽孔中心機(熱交換板)
後項
- HDC-2020 主軸高轉速，配合中心出水之高速鑽頭，為一高效率、高產能的門型快速鑽孔機。
- HDC-2020縱向雙邊雙螺桿與四組線性滑軌傳動，保持機身穩定精準與耐用。
- HDC-2020專用於熱交換器板鑽、搪、銑、孔內溝槽、攻牙之加工。
- 搭配高速中心出水鑽頭、高壓冷卻水幫浦及管路，鑽孔效率為一般油壓鑽孔2~4倍。
- 主軸採氣冷系統，具正壓系統保護功能。
- CNC控制器:Dama-Syntec 具Windows CE與專用CNC 鑽孔操作介面系統，易學易操作。
- 提供三點尋圓功能，方便圓形板圓心定位與執行鑽孔作業。
- 鑽孔板厚100mm。
- 剛性攻牙M8~M24，提供銑牙功能滿足大於M24之螺紋作業。
- 可設置多個工件程式原點，安排不同的鑽孔工作。
- 對於刀具可設定最大的鑽孔孔數或距離作為刀具壽命管理。
- 集屑機為標準配備鑽屑隨時送到集屑桶切削液可回收過濾使用。
- 提供轉檔軟體DXF 轉G, M 碼，方便工件程式製作。
|
型號 |
HDC-2020 |
||
|
工件尺寸 |
寬*長 |
2000 mm *2000 mm |
|
|
工件厚度 |
100 mm |
||
|
IPC CNC 控制器 |
10.4” LCD 彩色顯示器
|
||
|
高速高精度主軸 |
BT 40 主軸內孔 |
||
|
鑽孔能力(直徑) |
Ø6~ Ø50 |
||
|
剛性攻牙 |
M8~M24 |
||
|
主軸馬達(20HP) |
Rated torque |
284 |
|
|
Rpm |
200~2000 |
||
|
ratio |
1/2 |
||
|
縱向雙邊雙滾珠螺桿傳動 (X & XX axis) |
Rapid speed |
12 m/min |
|
|
Guide way |
Linear guide way |
||
|
Transmission |
Ball screw (∮ 48) double side) |
||
|
Servo motor power (KW) |
1 |
||
|
橫向傳動 (Y axis) |
Rapid speed |
12 m/min |
|
|
Guide way |
Linear guide way |
||
|
Transmission |
Ball screw (∮ 38) |
||
|
Servo motor power (KW) |
1 |
||
|
進給軸 Z 軸傳動(Z axis) |
Rapid speed |
6 m/min |
|
|
Guide way |
Linear guide way |
||
|
Transmission |
Ball screw (∮ 40) |
||
|
Servo motor power (KW) |
2 |
||
|
Ratio |
1:2 |
||
|
Maximum drilling thrust (N) |
23989 |
||
|
Max storke (mm) |
450 |
||
|
定位精度 |
±0.1mm |
||
|
重複精度 |
±0.04mm |
||
|
垂直度 |
≦0.05/300 mm |
||
|
刀具長度範圍 |
170 ~300 mm |
||
|
工作臺 |
T 型槽距離 |
500 mm |
|
|
手動工件固定配備 |
4 組T-slots |
||
|
循環水冷卻系統 |
High pressure coolant |
||
|
集屑機 |
標準配備 |
||
|
轉檔軟體(DXF 轉 G, M code) |
標準配備 |
||
|
電源需求 |
3 ø,220V,40HP |
||
|
空壓需求 |
4 kg/cm² |
||
|
機台尺寸(L x W x H) mm |
5027x3690x2860 |
||
|
|
|||
